ACP-400 自動成圈、成軸 ( 成盤 ) 生產線
?
ACP-400 是為 5-15mm 直徑的電纜伸縮膜成圈或纏繞線軸伸縮包帶而開發的。
電纜成圈和成軸裝置，拉伸包帶裝置
? 所有線軸尺寸可以有 100mm 高度的拉伸
? 優良的伸縮包帶質量
? 在同一機頭上具有成圈和成軸功能
ACP-1600 馬達放線
? 卷軸直徑上限：1600mm
? 卷軸直徑下限： 630mm
? 卷軸重量上限：3 噸
ACP-800 伸縮膜裝置
? 長使用壽命的熱膜裁切裝置
? 較小的能耗
? 在伸縮爐里提高了空氣的分散，獲得較好的伸縮質量
適用線圈尺寸
? 線圈外徑：下限 240mm，上限 440mm
? 線圈內徑：180 mm
? 線圈高度：60-190 mm
適用線圈尺寸
? 線圈內徑：80 mm
? 線圈外徑：140-350mm
? 線圈高度：50-250 mm
? 線軸材料：紙板，金屬或塑料
氣動控制臥式儲線器
? 儲線容量大約為 60 米
? 精確張力控制
? 緊湊設計
重要！
通過拉伸把電纜固定到線軸或線圈上，ACP-240 不使用特殊的帶膠的彈性聚乙烯膜。
ACP-400 使用標準的聚乙烯拉伸膜：寬度 60mm -100 mm，厚度 20-22 微米，長度大約 80-100 米。

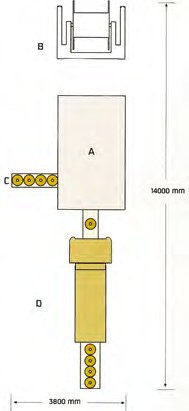

A. 成圈裝置
B. 馬達放線裝置
C. 空軸進給輸送器
D. 伸縮膜裝置

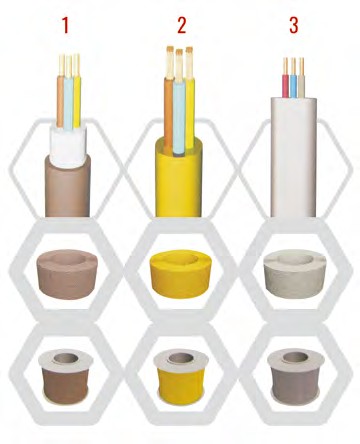

1. 多芯剛性導體類型的電纜直徑為 5-12mm
2. 多芯柔性線的直徑為 5-15mm
3. 扁平成對線的橫截面為2x1+1 mm2-2x4+2.5mm2
線速度
100 米長度的電纜每分鐘為 2-3 卷
100 米長度的電纜每分鐘為 1.8 個線軸

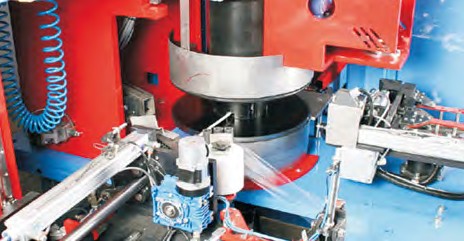

伸縮包帶
伸縮是用于固定電纜的成圈成軸，也可用于在成軸模式下的圓形線軸的包帶

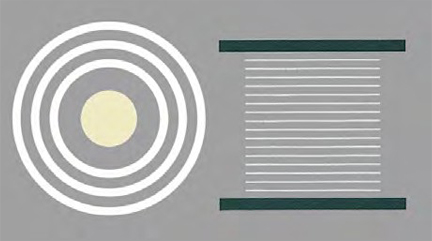

線圈模式和線軸模式
成圈模式到卷軸模式的轉換，不需要機械部件
